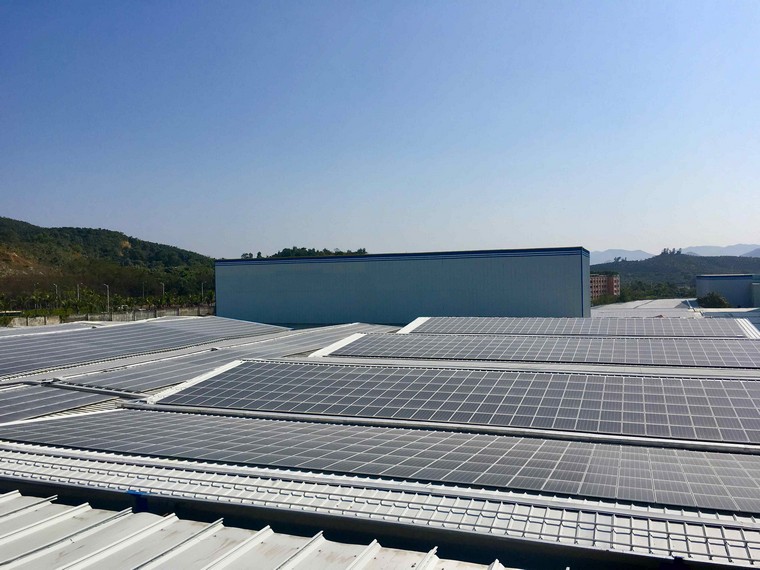

工業廠房光伏板的安裝工程工藝

組件支架安裝：混凝土屋面組件支架

1、施工準備：根據設計圖紙確定施工范圍，項目部跟施工隊到現場確認施工范圍，確定方案.

2、 技術準備：項目部技術人員跟設計院核對施工圖紙，并對施工作業人員進行安裝施工技術交底。項目部要熟悉、會審圖紙，充分了解設計文件和施工圖紙的主要設計意圖，明確工程所采用的設備和材料，明確圖紙所提出的施工要求，以便及早采取措施，確保施工順利進行。

3、施工人員：屋面安裝施工人數大約6人。

屋面光伏板安裝程序：

1、根據施工圖紙對屋面進行測量，看是否到施工條件。（如果屋面上有煙囪，需要測量其位置是否影響光伏板安裝，如果影響就需協調解決。）

2、測量東西方向屋面距離，確定前支撐位置，固定安裝好。

3、根據前支撐安裝斜梁，保證所以斜梁在一個平面上。

4、根據斜梁安裝橫梁，保證所以橫梁在一個平面上。

5、根據橫梁位置，固定東西兩墻橫梁位置，確保橫梁還在同一個平面上。

6、光伏支架安裝完成后，開始安裝光伏板，先安裝屋脊最邊上的光伏板，確保光伏板跟橫梁垂直，接著繼續安裝靠屋脊邊的光伏板，這樣安裝速度快，節約時間。

7、靠屋脊一排光伏板安裝完成后，檢查光伏板是否在同一個平面上，接著把光伏板線先連接好，放到橫梁C型漕，避免日曬雨淋。
